10-24型高压离心风机用途:

广泛适用于一般锻冶、高压强制通风、工厂内的气力输送。输送介质的温度一般不超过50℃（最 高不超过80℃），输送气体可以是空气和其它对人体无害对金属无

腐蚀的 不自然、不含粘性物质之气体，介质中所含尘土及硬件物质颗粒不大于150mg/m3，如输送有腐蚀性气体可订制不锈钢风机。

10-24型高压离心风机结构：

1、叶轮——№6.8、 7.1、 7.4有长短叶片各14个，№8、 8.5各个12个，均前弯型，叶轮成型后经动静平衡和超速试验。

2、机壳——用普通钢板焊接蜗形整体，用螺栓与前盖板组固定。

3、进风口——收敛式流线形整体，用螺栓与前盖板组固定。

4、传动——由主轴、轴承箱，联轴器组成。

5、支架——用型钢或普通钢板焊成

10-24型高压离心风机型式

1）本风机为单吸入。机号有N06.8、7.1、7.4、8和8.5五个机号。

2）风机的传动方式为D式。并制成整体结构，安装方便。

4）本风机又可制成顺时针旋转或逆时针旋转两种型式：从电动机一端正视，如叶轮按顺时针方向旋转称顺时针旋转风机，以顺表示；按逆时针方向旋转，称逆时针旋转风机，以逆表示。

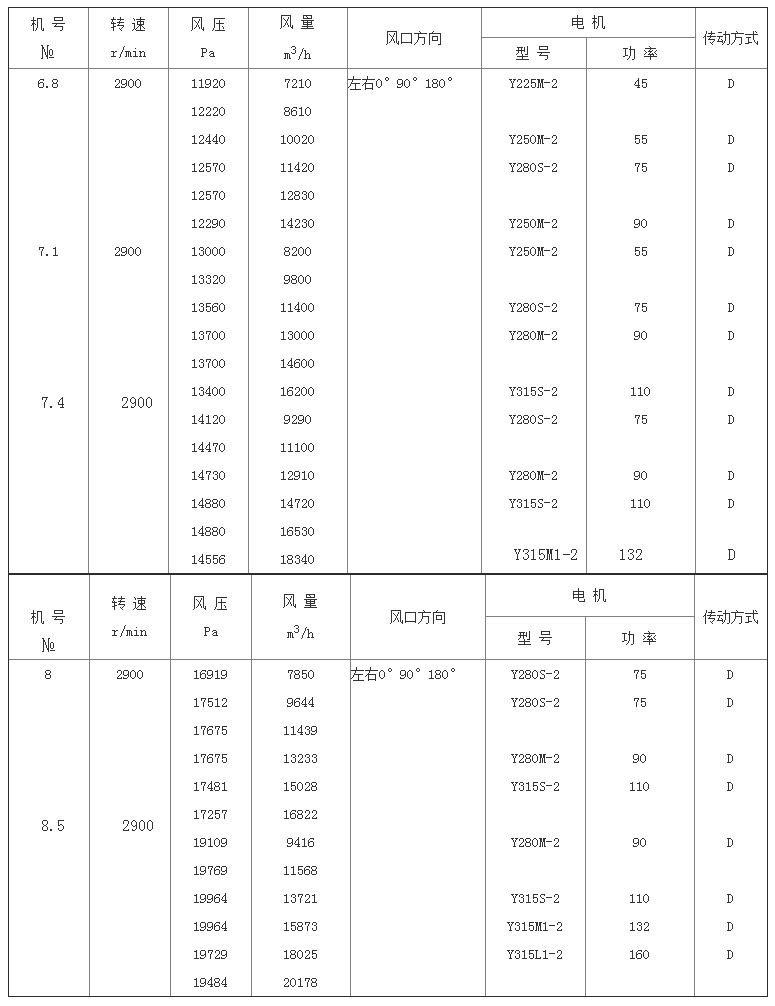

10-24型高压离心风机参数表
