产品介绍

GY4-73型锅炉离心通引风机用途

G4-73型锅炉通风机与Y4-73型锅炉引风机适用于火力发电厂中2～670T/h蒸气锅炉的通、引风机系统。没有特殊要求情况下，G4-73亦可用于矿井通风及一般通风。

通风机输送的介质为空气，最 高温度不得超过80°C；引风机输送的介质为烟气，最 高温度不得超过250°C。

在引风机前，必须加装除尘装置，以尽可能减少进入风机中烟气的含尘量。根据一般电厂使用情况除尘效率不得低于85%。

GY4-73型锅炉离心通引风机形式

1、其中G、Y分别表示锅炉通风机与锅炉引风机。

2、从电机一端正视，叶轮顺时针旋转称为右旋风机，以“右”表示；叶轮逆时针旋转称为左旋风机，以“左”表示。

3、风机传动方式为D式，均采用弹性联轴器传动。

4、风机的出负口位置，以机壳的出风口角度表示。

5、通风机与引风机制成单吸入、各有№8～28共12个机号。

GY4-73型锅炉离心通引风机构造

风机主要由叶轮、机壳、进风口、调节站及传动部分组成。

1、叶轮：由12片后倾机翼斜切型叶片焊接于弧锥形前盘与平板形后盘中间。由于采用了机翼型叶片，保证了风机高效率、低噪声、高强度。叶轮经静、动平衡校正，故运转平稳。同一机号的通、引风机叶轮结构相同。

2、调节门：用以调节风机流量的装置，轴向安装在进风口前面。调节范围由0°（全开）到90°（全闭）。调节门的搬把位置，从进风口方向看在右侧，右旋风朵搬把由下往上推是由全闭到全开方向；左旋风机搬把由上往下拉是由全闭到全开方向。

为使调节门各部分正常工作，必须搞好润滑。对通风机的调节门，采用钙钠基润滑脂润滑。对引风机，因气体温度较高，润滑脂采用二硫化钼高温（260°C）润滑脂，高温运转时仍能保证润滑作用，№16以上风机在螺塞处加干油。

3、进风口：收敛、流线型进风口制成整体结构，用螺栓固定于风机入口侧。

4、机壳：机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式：№8～12机壳作成整体结构，不能拆开。№14～16机壳作成两开式。№18～28机壳作成三开式。对引风机、蜗形板作了适当加厚以防磨损。

5、传动部分：传动部分的主轴由优质钢制成，本风机均采用滚动轴承。轴承箱有两种形式：№8～16用整体的筒式轴承箱；№18～28用二个独立的枕式轴承箱。轴承箱上装有温度计和油位批示器（仅引风机）。润滑油采用30号机械油，油量按油位标志实施，№8-16整体筒式轴承箱如何采用干油时，在轴承箱内滚珠一侧应加挡油板，其固定槽互通情予已制。引风机备有水冷却装置，因此，须加装输水管。耗水量随气温不同而异，一般按0.5～1m3/h考虑。

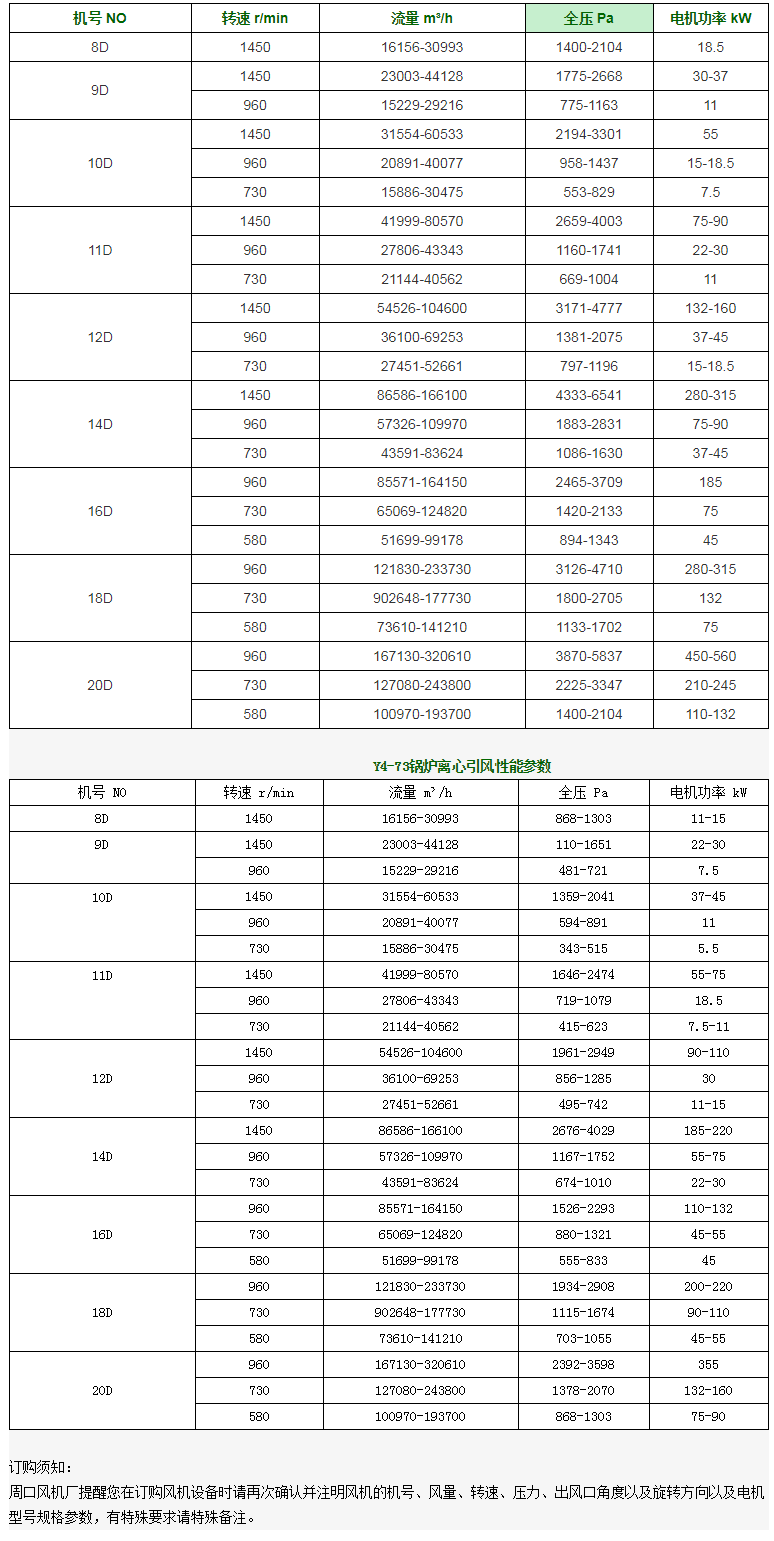

G4-73锅炉离心通风机性能参数
