Y6-30型锅炉离心引风机介绍

目前锅炉的系列较多，燃用煤质情况差别较大，又加装除尘设备和余热利用设备之后，产生抽力不足从而影响正常运行，为了克服由上述原因所引起的抽力不足，炉膛出现正压等，影响锅炉燃烧和正常运行的现象，故设计制造了其风量、风压与锅炉匹配高效率的各型号锅炉引风机，提供各用户选择应用。

Y6-30型锅炉离心引风机型式

风机的传动方式为C式和D式两种。

风机可制成右旋和左旋二种型式从电动机一端正视风机叶轮按顺顺时针方向旋转称为右旋风机，以“右”表示，反之称左旋风机，以“左”表示。

风机的出口位置以机壳的出风口角度表示，左右旋向均可制成0°，必要时可制成左右45°、90°、135°、180°、225°诸出口方向。用户订货时除注明“左右”旋向外，还需注明出风口角度。

Y6-30型锅炉离心引风机结构

风机主要由叶轮、机壳、调风门、传动部分、进风口组成。

叶轮由数片叶片、曲线型前盘和平直后盘组成，均采用钢板制造。叶轮经过动平衡校验，空气动力性能良好、效率高、噪声低、运转平稳。

一般风机都带有调风门，是用来调节风机风量大小的装置，从而使风量、风压调至锅炉运行最 佳状态。

机壳均采用钢板焊接而成的蜗旋体。

传动部分由主轴、轴承箱、联轴器或皮其中之一盘组成。主轴用优质钢精制而成，轴承为滚动轴承。轴承箱内有足够容积，以放置冷却油，并有油位批示器，以保证正常运行。

Y6-30型锅炉离心引风机部件

叶轮---均为后倾式前弯叶片，采用旋转扩压气，设计合理，气动性好，工艺简单，经严格的静动平衡校正和超速运转试验，确保运转平稳可靠。

机壳---均为近似阿基米德螺旋线，与机架、传动箱有分装和用螺栓连接为一体安装两种型式，可供用户选用。

集风器---用大吨位压力机冲压成型，曲面光滑平整，气流阻力甚小。

传动箱---设计成整体和上下两开两种形式，轴承为高精度，低噪声轴承，用稀油润滑和高速耐油橡胶圈密封，润滑和密封性能好，运转平稳、噪声低、寿命长

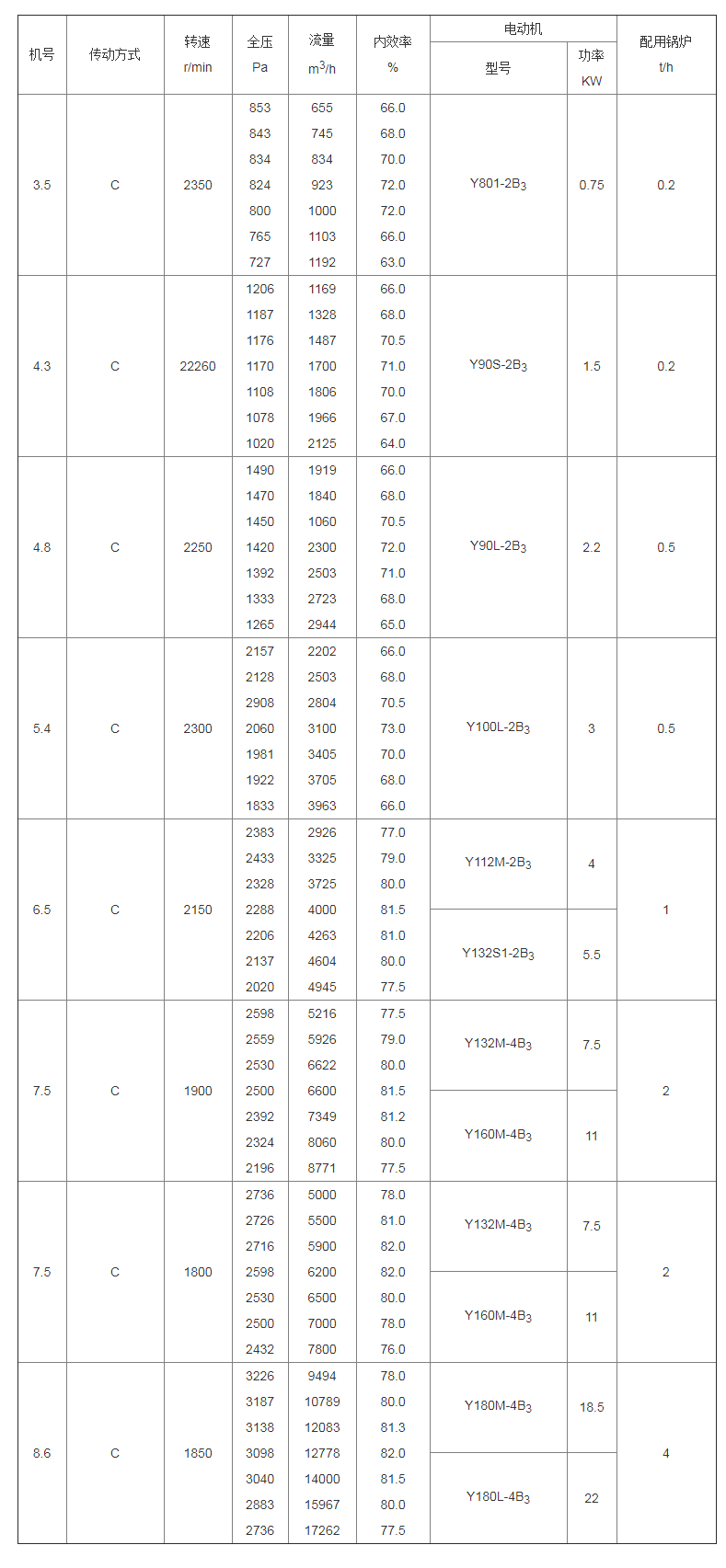

Y6-30型锅炉离心引风机性能参数与选用件表
