W9-26型高温离心风机适用于输送无腐蚀性、不自燃、最 高温不超过700℃的高温气体,介质中所含的尘土及硬质颗粒不大于150 mg/㎡。
W9-26型高温离心风机用途:
W9-26型高温离心风机适用于输送无腐蚀性、不自燃、最 高温不超过700℃的高温气体,介质中所含的尘土及硬质颗粒不大于150 mg/㎡。
W9-26型高温离心风机结构:
风机由叶轮、机壳、进风口、传动组等部件组成,并配带调节门。
1、叶轮,叶轮上有12片前向弯曲的叶片,叶轮成型后经动、静平衡及超速试验,保证运转平稳、安全可靠。
2、进风口,收敛式流线型的整体结构,用螺栓接在前盖板组上。
3、机壳,用低合金钢板制成蜗行体
4、传动组,由主轴、水冷轴承箱、联轴器等组成,主轴采用优质合金钢,轴承箱为整体水冷结构。
W9-26型高温离心风机形式:

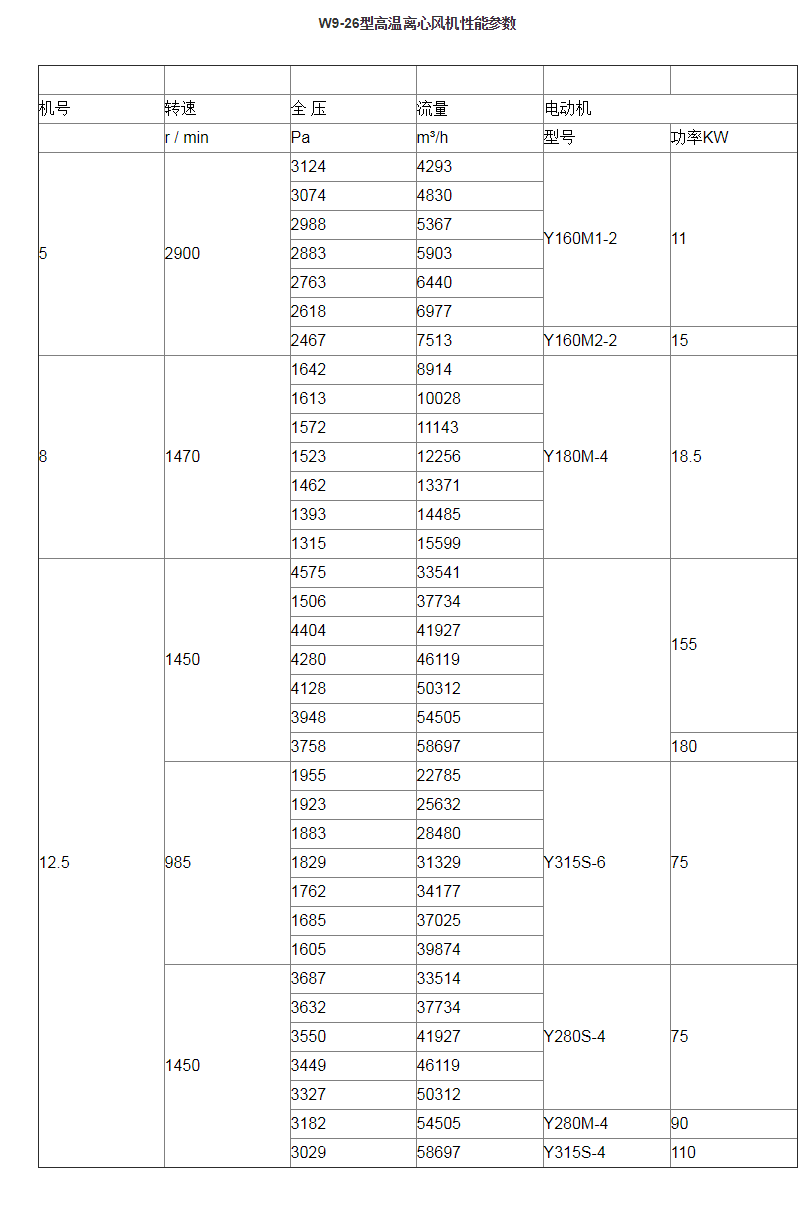

1、该系列风机为单吸入式,有5、8、12.5等3种机号,风机第传动方式为:C、D、F式三种。
2、该系列风机可制成右旋和左旋两种形式,从电动机一端正视,叶轮按顺时针方向旋转称右旋转风机,以“右”表示;按逆时针方向旋转称左旋转风机,以“左”表示。
3、风机出口位置以机壳出口角度表示,“左”、“右”均可制成0°、45°、90°、135°、180°、225°共6种角度。
