产品介绍

4-68型离心风机用途：

4-68型离心风机(以下简称风机)可作为一般通风换气。其使用条件如下：

1、输送气体的种类：空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。

2、应用场所：作为一般工厂及大建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。

3、气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150毫克／立方米。

4、气体的温度：不得超过80度。

4-68型离心风机型式：

1、本风机制成单吸入，机号有：№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二个机号。

2、风机的出口位置，以机壳的出风口角度表示。“左”、“右”均可制成0°，45°，90°，135°，180°，225°共六种角度。

3、每种风机又可制成右旋转或左旋转两种型式，从电动机一端正视，叶轮按顺时针方向旋转，称为右旋转风机，以“右”表示。按逆时针方向旋转，称为左旋转风机，  以“左”表示。

4、风机的传动方式：有A、B、C、D四种，№2.8-5采用A式，以电动机直联传动，风机的叶轮、机壳直接固定在电动机轴；№6.3-12.5采用悬臂支承装置，又分为C式(皮带传动皮带轮在轴承外侧)和D式(用联轴器联接传动)两种传动方式；№16、20为B式悬臂支承装置，皮带传动，皮带轮在轴承中间。

4-68型离心风机结构特点

机号为№2.8-5的4-68型风机主要由叶轮，机壳，进风口等部分配直联电动机组成，№6.3-20除上述部分外还有传动组部分。

1 、叶轮由12片后倾翼形叶片焊接于曲线型轮盖于平板型的轮盘中间，均碳钢板制造，并经过静、动平衡校正，气动性能良好，效率高，运转平稳。

2、 进风口制成收敛式流线型整体结构，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

3、机壳经阿基米德螺旋线设计，充分保证了渐开线的啮合特性。其用优质碳钢板焊接而成的蜗形体。机壳做成两种不同形式，№2.8-12.5机壳做成整体式，叶轮是随孔设计，从机壳两侧拆出；№16,20的机壳制成上下两开哈夫式设计，沿机壳中分水平线分为两半，用螺栓螺母上下紧固。

4、 传动部分是由主轴、轴承箱、联轴器或皮带轮等组成。联轴器为弹性套柱销联轴器并设有护罩，风机转子采用滚动轴承支承，轴承采用水冷方式油浴润滑，30#机械油润滑。轴承冷却水介质为工业水，进水压力为0.2～0.4MPa，水温：当地环境温度，冷却水量：1～3m³。轴承箱采用可靠的密封，防置漏油。

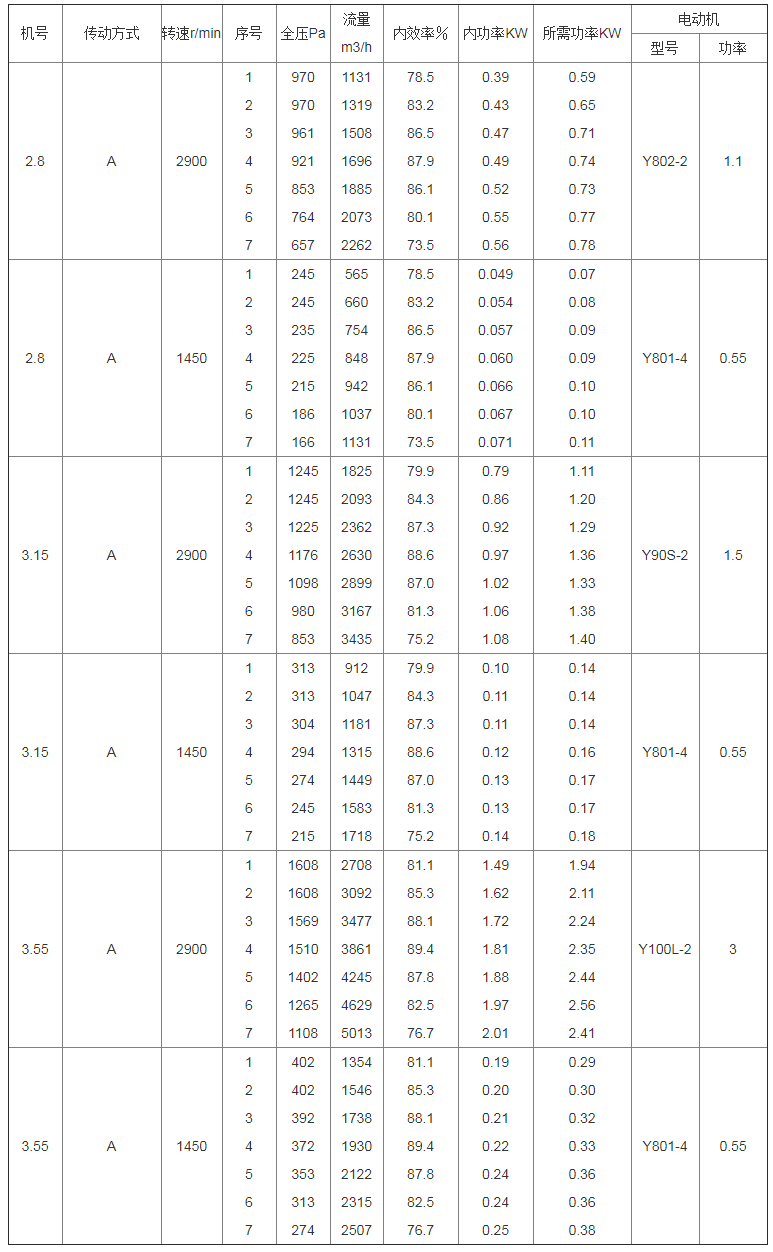

4-68型№2.8A、3.15A、3.55A性能参数表

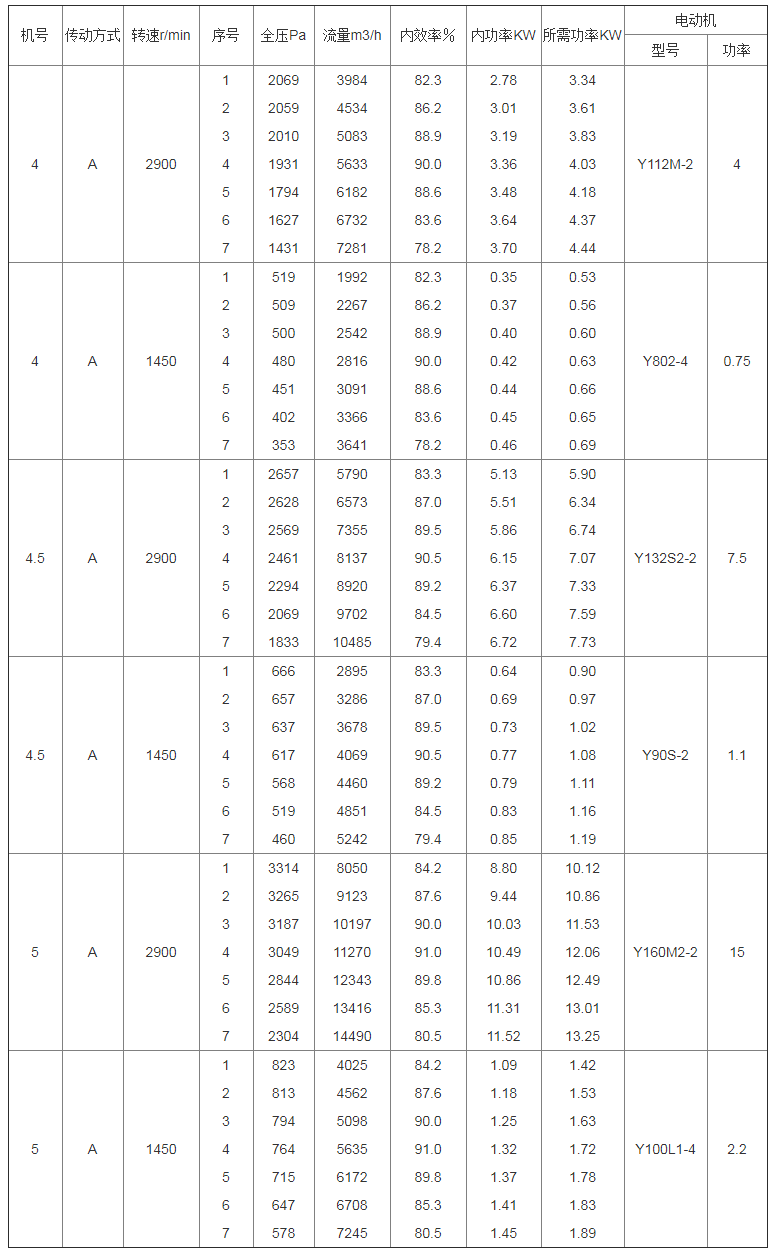

4-68型№4A、4.5A、5A性能参数表
