B4-72型离心风机(4-72型离心风机、F4-72为防腐型离心风机)主要由铝叶轮、机壳、进风口等部分与防爆机组成，可作为易燃挥发性气体的通风换气之用，其性能与地基尺寸同于4-72型。B4-72型离心风机可输送空气和其他易燃易爆的、对人体无害的、对钢材无腐蚀性的气体。气体内不允许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80℃。该风机具有良好的气动性能，叶轮、皮带轮均经严格的静、动平衡较正，故运转平衡、振动小、效率高、寿命长等特点。

B4-72型有四种转动方式：A式为电机直联传动；B式为皮带轮在两大支撑点中间传动；C式为电机通过轴承箱联轴器传动；D式为电机通过轴承箱联轴器传动。

B4-72型风机中N02.8~6主要由叶轮、机壳、进风口、电机等部分组成。N08~20除具不上述部分外，还有传动部分。

叶轮：由10个后倾机翼型叶片、曲线型前盘和平板后盘组成，用钢板式铸铝合金（4-72用钢板，B4-72用铸铝，F4-72用不锈钢或玻璃钢等耐腐蚀材料）制造，并径动、静平衡校正，空气性能良好，效率高，运转平稳。

机壳：做成二种不同型式。其中N02.8~12机壳作成整体，不能拆开，N016~20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。

进风口：制成整体，装于风机一侧，与轴向平行的截面为曲线形状，作用是能使气流顺畅进入叶轮，且损失较小。

从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示;叶轮逆进针旋转者称左旋风机，以“左”表示。

风机的出口位置，以机壳的出风口角度表示。4-72型风机№2.8～7.1出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。其中№2.8出风口位置调整范围是0°～255°，间隔是45°;№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。

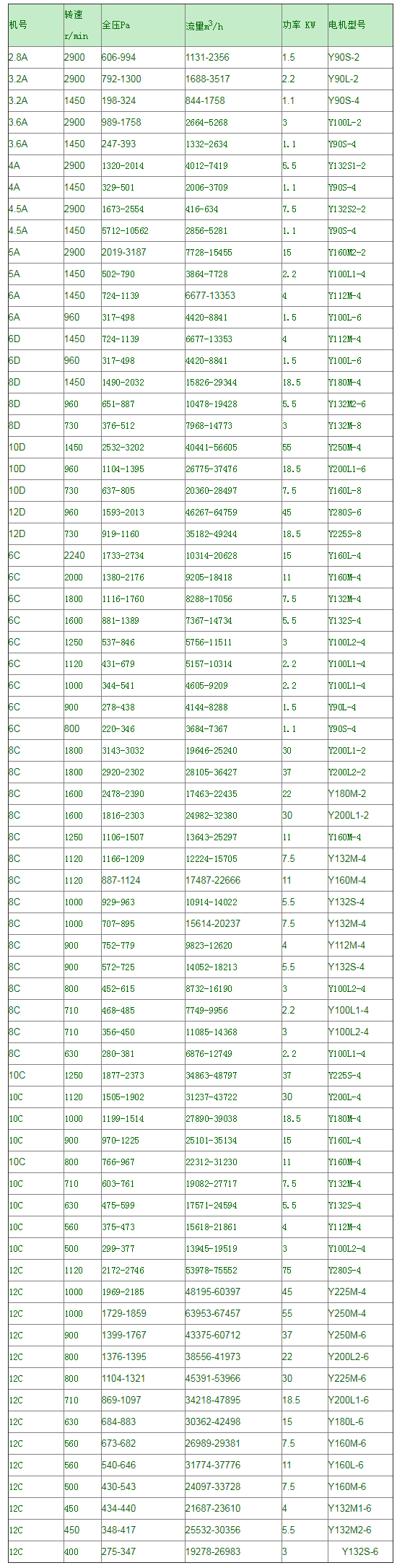

B4-72型离心风机性能参数表
