产品介绍

1、用途
HTD化铁炉鼓风机于1976年由华中科技大学设计，经制造商逐年吸收完善改制而成专用系列产品。它广泛配用在0.5、1、2、3、4、5、6、7、10、15t/h等常见的各种炉型的化铁炉上，也可以根据性能选作它用。输送介质仅限于空气和无腐蚀性、不自燃、不含粘性物质的气体，温度不超过80℃，气体中所含尘土硬质颗粒物不大于50mg/m3.

2、特点

   该系列化铁炉鼓风机具有节电和降低噪音两大突出特点，还有使用时铁水温度高、氧化率低、合金元素烧损少、风机维修方便、电机不易过载等特点，实践证明本系列离心鼓风机适合配用我国大多数各种炉型的冲天炉上，具有较高的经济效益。

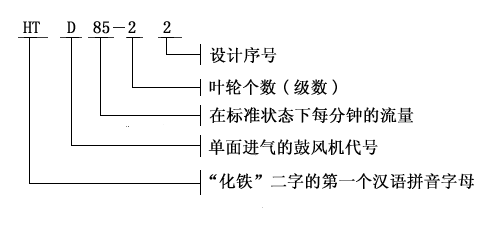

3、型号编制

例：

4、结构与传动

  为了提高机壳的刚性，有利于防止振动和吸收噪音，本系列离心鼓风机都采用铸铁壳体。单级各机号选用极限转速较高的深沟球轴承，并采用轴向进气。双级各机号选用深沟球轴承，并采用径向进气。根据强度的要求叶轮材料采用16Mn或14MnMoVg焊接而成。单级各机号采用皮带轮增速传动，双级各机号采用联轴器直联。

该鼓风机从电动机一端正视叶轮为逆时针转动为左旋，反之为右旋，叶轮转向可见转向标牌，不可反转使用。单级各机号为水平轴向进气，出厂时出口垂直向上安装；双级各机号进出风口均垂直向上。角度也可根据用户要求制作。

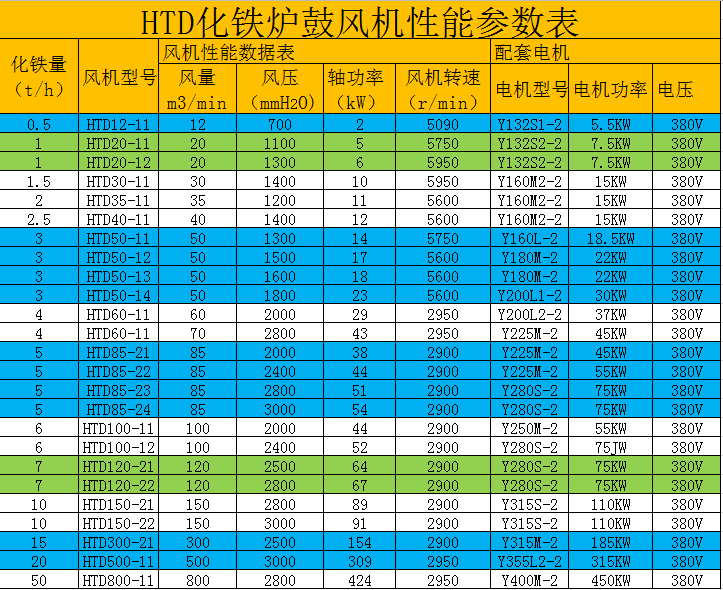

5、化铁炉风机选用与使用

      在选用风机时要根据冷风炉和热风炉选用风机，冷风冲天炉选用11型风机，热风炉选用12型13型或14型。例如3吨/时冷风冲天炉选用HTD50-11型，3吨/时热风炉选用12/13或14型，因为热风炉冲天炉供风需要经过热风带，热风带阻力大，风压损失150-300mmH2O,12型.13型或14型的风压比11要高，属高原地带因海拔高，与内地同样的熔化强度和同样炉型的冲天炉选用风机时，选用的风机风压应该比内地高。为了解决熔炼铁屑冲天炉配用的风机需流量小，压力高的问题，选用HTD40-21、HTD50-21、HTD50-22双级小流量低噪声风机。
