离心风机设计要求——设备平均效率高
通风机没备是通风机及其附加部件(如进气箱及扩散器等)的总称。通风机设备全效率n为:
n=qP/1000P
p为通风机设备全压,它是单位体积的空气经过通风机设备时所获得的能量,通风机及其设备在管网工竹时,共丁况点不定落在额定工况上:尤其是管网阻力改变频繁,工况常变化的通风机,如电站通风机,因此把通风机额定工况下的全效率,作为评定通风机经济性的指标是不恰当的,以平均效率做为评定通风机经济性的指标比较合理。
通风机的调节方法可以概括为平滑式及阶段式两种,在整个工作范围内,能够进行连续的、平滑的调节,称之为平滑式调节,如前导器角度能自动的调节:在整个工作范围内,不能进行连续的、平滑的调节,称之为阶段式调节,如分档改变前导器

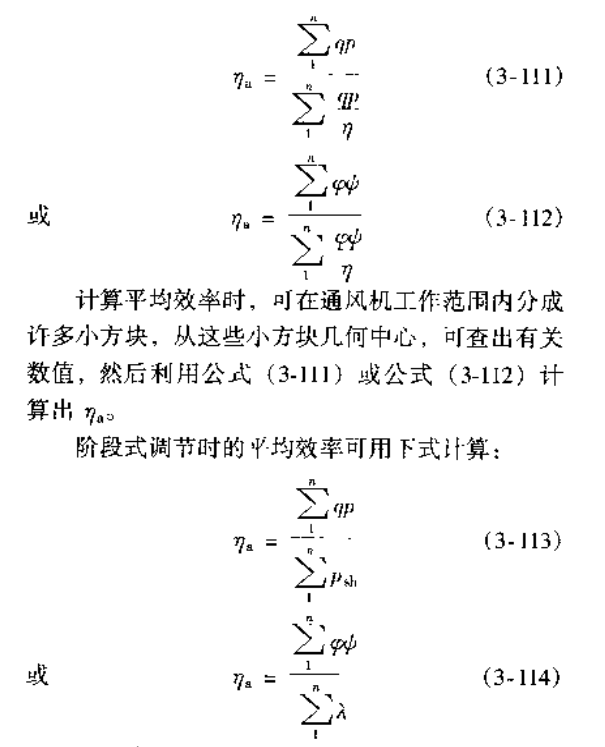

角度的调节。平滑调节时的平均效率n可用下式计算:
为了计算n,可在通风机工作范围中,在相邻两压力曲线间,选取许多平均工况点,经过这些平均工况点,引相当于管网曲线的辅助抛物线,进而计算出有效功率(或用有效功率系数)及轴功率P(或轴功率系数入)采用阶段式调节时,通风管中会有多余的风量、这将增加不必要的电能消耗,
在上述计算中,如果通风机的无因次曲线中用的是静压系数ψ时,则所计算出的是平均静效率na;用的是设备力系数时,则所计算出的是设备平均效率na。
从上述可知,要想提高通风机及其设备的经济性,必须提高通风机的平均效率及设备平均效率,而这些效率的提高,又与通风机及其设备效率高、效率曲线平堪及调节方法优良等有直接关系。例如某通风机的最人设备效率n=0.77,平滑调节时的平均效率nm=0.704,阶段式调节时,nm=0.63。可见,优的调节方法対设计通风机的重要性。
-
