轴向蜗壳

信息来源:发布时间:2022-10-30阅读:418

      如果蜗壳在两个轴圆筒之间的空间中沿轴线方向延伸,就得到一种有趣的结构形式。由于它是用圆柱形筒体围成,光从结构上来看,这种型式就有优点。因Cu到处相等,所以其侧壁尺寸必须与进气弧段的大小成正比加大。在计算中采用Cu的平均值。令b表示进气弧段角为φ时的蜗壳侧向宽度,h为蜗壳高度,则b=(V/cuh) *(φ°/360)

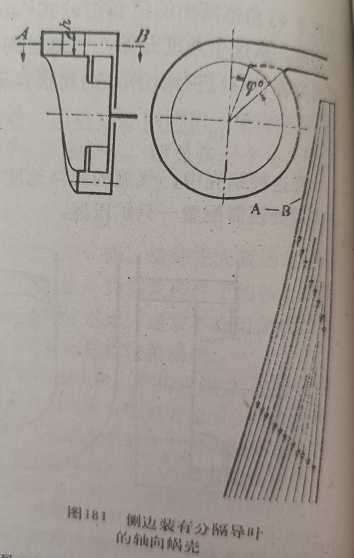

       为了使空气在进入蜗壳时充满蜗壳到蜗壳的外径处,空气在舌头之前已经分流。因此如图181所示,在φ°角范围内流入的流量将通过整个蜗壳。由于这些蜗壳狭长的矩形截面,二次流会引起很大的损失。如果像作者建议的那样,用隔板把横向流道再进行分隔,这些损失就可以避免。为了清楚起见在图181上特将圆柱截面AB展开。利用两个如导叶的隔板使空气在离开叶轮后立即侧向分道流出,并且不受叶轮影响的被引入到一个预先经过很好的设计流道中。图181展示出了这样一种被分隔成正方形截面流道的形式。
