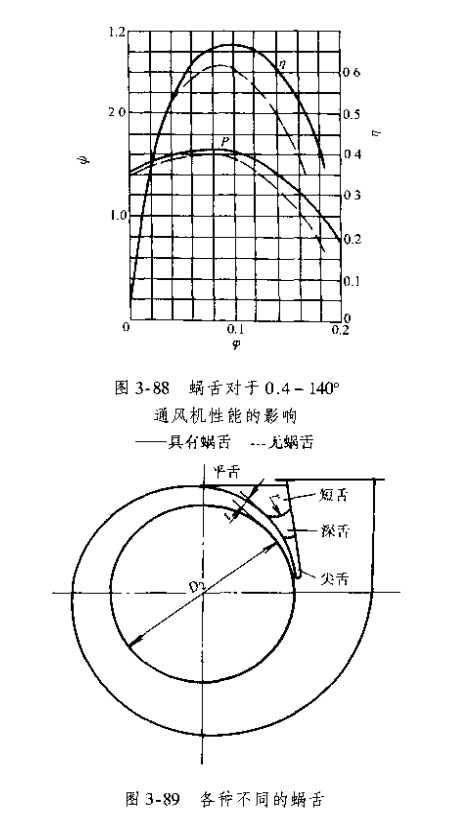

机壳出口截面积FCB(=CxB)比螺线终了截面积FAB大。两者比值一般为=1.3~1.4。随着机壳出口截面积的增加,通风机的静压 及其效率也有所增加。从FAB至FCB的机売宽度B一般不变。画积FCB的增加是向蜗舌那边增加。但是应当指出,根据我们的试验研 究,在某种情况下,蜗板背着叶轮方向稍微倾斜些(例如:10°~15),对」通风机性能也有所改善。

     某些宽叶片的通风机,为了减小机壳的径向尺寸,把机壳的张开度设计得过小,而在压力及功率特性曲线上出现了折断,如图3-90中的虚线所示,    通过试验研究发现,当通风机流量大于折断点相对应的流量时,出现两种现象:一是在通风机出ロ,靠近蜗舌附近出现了气流的倒流(见图3-1中a),二是在前侧板,集风器和机壳间的空间中(A=0°-90间)、出现了强烈的旋涡,其方向如图3-91a所示。这强烈的旋涡,将导致空气从机壳经过径向间隙流入叶轮。解决特性曲线折断的方法之一,是在集流器周围加一圆环(见图3-9b)。加圆环后避免了强烈旋揭,从而消除了特性曲线上的折断。
