根据工业与民用建筑的使用要求,通风和空调系统的风管有时需要把等量的空气,沿风管侧壁的成排孔口或短管均匀送出。这种均匀送风方式可使送风房间得到均匀的空气分布,而且风管的制作简单、节约材料,因此,均匀送风管道在车间、会堂、冷库和气幕装置中广泛应用。 均匀送风管道的设计原理    空气在风管内流动时,其静压垂直作用于管壁。如果在风管的侧壁开孔,由于孔口内外存在静压差,空气会按垂直于管壁的方向从孔口流出。由于静压差产生的流速为:    因此,空气从孔口流出时,它的实际流速和出流方向不只取决于静压产生的流速和方向,还受管内流速的影响。在管內流速的影响下,孔口出流方向要发生偏斜,实际流速为合成速度,可用下列各式计算有关数值。 孔口出流方向，孔口出流与风管轴线间的夹角a(出流角)为：       对于断面不变的矩形送(排)风管采用条缝形风口送(排)风时,风口上的速度分布如图6-32所示。在送风管上,从始端到末端管内流量不断减小,动压相应下降,静压增大,使条缝口出口流速不断增大;在排风管上,则是相反,因管内静压不断下降,管内外压差增大,条缝口入口流速不断增大。

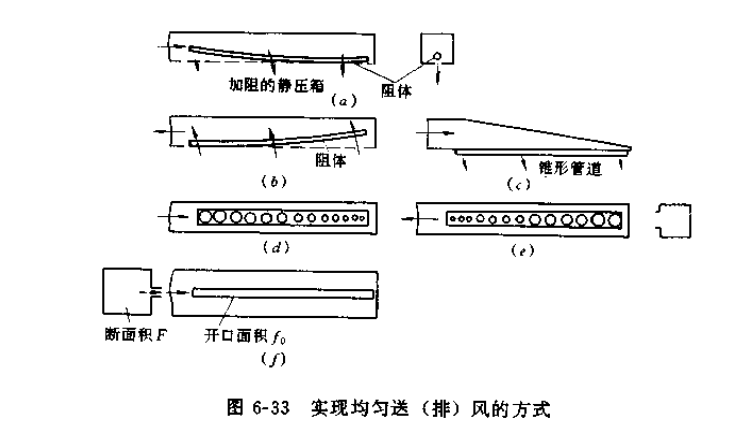

   从公式(6-52)可以看出,对側孔面积f保持不变的均匀送风管,要使各侧孔的送风量保持相等,必需保证各侧孔的静压Pj和流量系数μ相 这表明,两侧孔间静压保持相等的条件是两侧孔间的动压降等于两侧孔间的压力损失。   2.保持各侧孔流量系数相等流量系数μ与孔口形状、出流角a及孔口流出风量与孔口前风量之比(即Lo/L=Lo‘,Lo‘称为孔口的相对流量)有关。 如图6-35所示,在a≥60°、Lo=0.1~0.5范围内,对于锐边的孔口可近似认为μ≈0.6≈常数。 3.增大出流角α 风管中的静压与动压之比值愈大,气流在孔口的出流角α也就愈大,出流方向接近垂直;比值减小,气流会向一个方向偏斜,这时即使各侧孔风量相等,也达不到均匀送风的目的。 要保持α≥60°,必须使Pj/Pd≥3.0(Vj/Vd≥1.73)。在要求高的工程,为了使空气出流方向垂直管道侧壁,可在孔口处装置垂直于侧壁的挡板,或把孔口改成短管。
