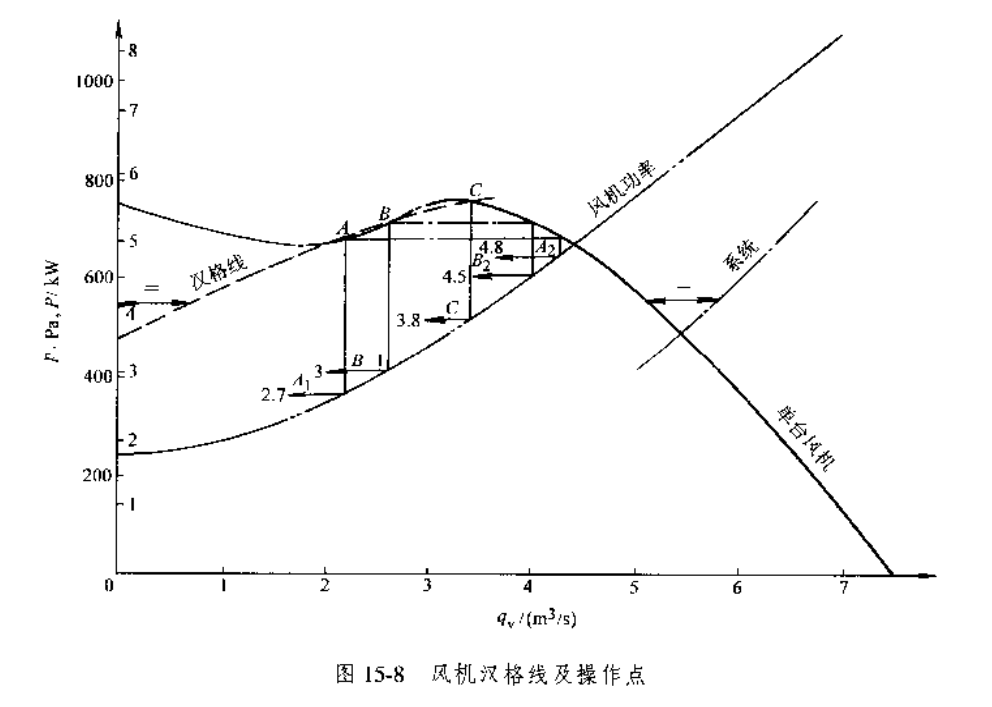

   一台A型号风机向一流程系统供气,该系统的压力损失300Pa,空气流量为3m3/s,第二台相同型号的风机向第二个流程系统供气,该系统的压力损失425Pa,流量是2.5m3/s。又ー个公共系统力损失为300Pa,流量为5.5m3/s,构成一闭式线路,回到风机进口处(图15-9)。求通过每一个流系统的流量和每台通风机的输入功率。 解：首先必须划出每台通风机及系统并联的剩余曲线,见图15-10。    绘制特性曲线F一R1和F一R2,将各自当量风机压力所对应的流量相加可以得并联的特性曲线。 回流系统的特件曲线通过点300Pa,5.5m3/s处,并且可以发现与并联的特性曲线相交于点293Pa,5.42m3/s处。 单个系统的容积流量由剩余线读出,其压力为293Pa,流量分别为2.42m3/s。
