一个大型工艺车间由一个供气系统通风,其压力损失为300Pa,流量为3m3/s。其排气系统压力损失为425Pa,流量为2.5m3/s,求车间的压力和流量。如果有一些空气从窗户或小孔泄滿而损失,压力损失为125Pa,流量为0.5m/s,两台风机都是D型号,求房间的压力,供气流量,排气流量.

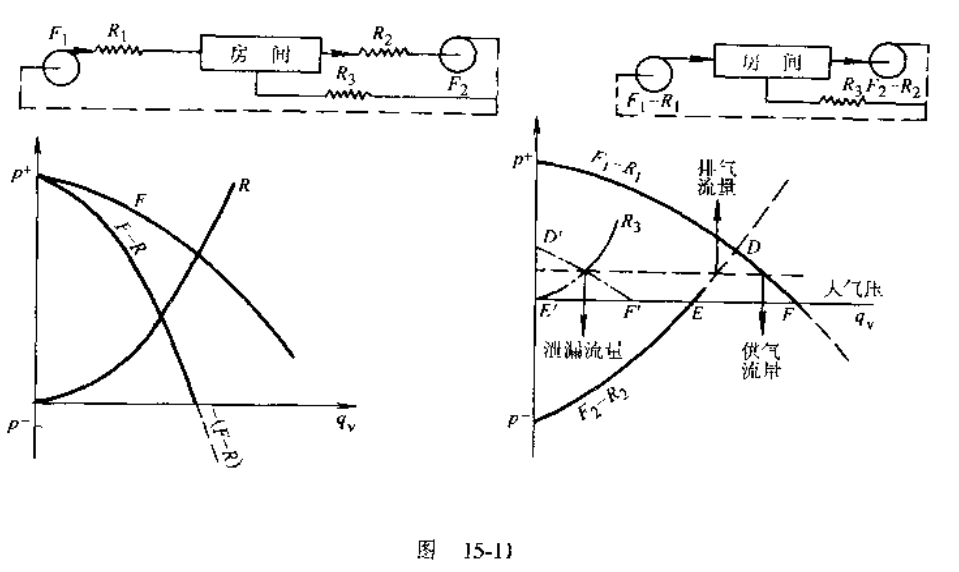

解：由于供气和排气系统都有相同的阻力,这个问题类似图15-11。

      对于供气风机的剩余特性曲线和系统的F-R₁曲线将在房间产生一个大于大气压的压力,并且以正压划出,类似的排气风机的剩余特性曲线和系统的F-R₂曲线将在房间产生-个低于大气压的压力,且以负压划出。在这种情况下标出剩余特性曲线对应的压力不足部分是必须的(结果表明由系统传送较高的流量与风机的压力是不适合的)因此,在上述表中出现了负值。可以看到,两条特性曲线交于点183Pa、3.25m3/s,共分别是该车间的压力,容积流量。

      零压力线和剩余特性曲线相交的小一三角形可以看作“室内的特性”,以压力作纵坐标这是很方便的,结合通过(125Pa,0.5m³/s)点的泄漏系统的特性可以在图15-12中看出:泄漏的流量为0.38m³/s,室内的压力比大气压高70Pa,在此压力下空气的供气流量是3.48m³/s,排气流量是3.1m³/s
