矩形蜗壳

信息来源:发布时间:2022-08-05阅读:436

蜗壳的各个截面为矩形,但应当在径向和轴向加以放大,从而得到相似的面积。相对于侧壁,这些结构当然不是一种旋转体,所以跟上述rcu=常数的规律所要求的有差别。

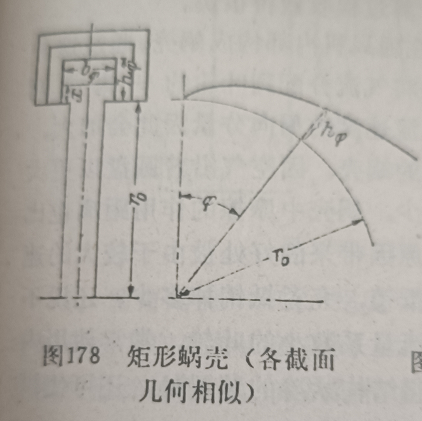

如果相对于叶轮的半径,蜗壳的径向伸展不大,则下面的计算能够取得很好的近似值。采用图178上的符号,并令h/b=C(常数),在x的位置上:

cu=c0ur0/(r0+x)

在φ角度时,流过侧面积bφhφ的流量为(φ/360)V。

因此   (φ/360)V=∫h0c0ur0/(r0+x) hdx/C

 由此得出计算公式为:

φ=360c0ur0h/(VC) ln(1+h/r0
