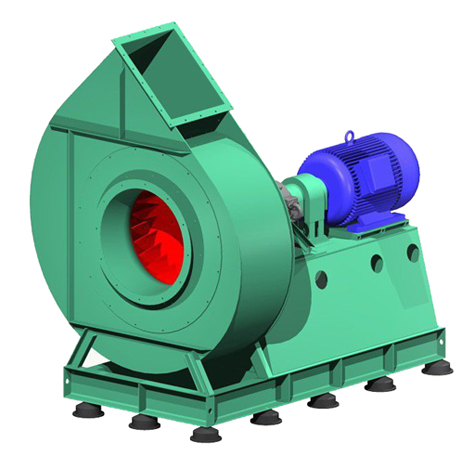

一个大型工艺车间由一个供气系统通风,其压力损失为300Pa,流量为3m3/s。其排气系统压力损失为425Pa,流量为2.5m3/s,求车间的压力和流量。如果有一些空气从窗户或小孔泄滿而损失,压力损失为125Pa,流量为0.5m/s,两台风机都是D型号,求房间的压力,供气流量,排气流量. 解：由于供气和排气系统都有相同的阻力,这个问题类似图15-11。    对于供气风机的剩余特性曲线和系统的F-R1曲线将在房间产生一个大于大气压的压力,并且以正压划出,类似的排气风机的剩余特性曲线和系统的F-R2曲线将在房间产生-个低于大气压的压力,且以负压划出。在这种情况下标出剩余特性曲线对应的压力不足部分是必须的(结果表明由系统传送较高的流量与风机的压力是不适合的)因此,在上述表中出现了负值。可以看到,两条特性曲线交于点183Pa、3.25m3/s,共分别是该车间的压力,容积流量。    零压力线和剩余特性曲线相交的小一三角形可以看作“室内的特性&dquo;,以压力作纵坐标这是很方便的,结合通过(125Pa,0.5m3/s)点的泄漏系统的特性可以在图15-12中看出:泄漏的流量为0.38m3/s,室内的压力比大气压高70Pa,在此压力下空气的供气流量是3.48m3/s,排气流量是3.1m3/s

   一台A型号风机向一流程系统供气,该系统的压力损失300Pa,空气流量为3m3/s,第二台相同型号的风机向第二个流程系统供气,该系统的压力损失425Pa,流量是2.5m3/s。又ー个公共系统力损失为300Pa,流量为5.5m3/s,构成一闭式线路,回到风机进口处(图15-9)。求通过每一个流系统的流量和每台通风机的输入功率。 解：首先必须划出每台通风机及系统并联的剩余曲线,见图15-10。    绘制特性曲线F一R1和F一R2,将各自当量风机压力所对应的流量相加可以得并联的特性曲线。 回流系统的特件曲线通过点300Pa,5.5m3/s处,并且可以发现与并联的特性曲线相交于点293Pa,5.42m3/s处。 单个系统的容积流量由剩余线读出,其压力为293Pa,流量分别为2.42m3/s。

两台C型通风机并联使用,与一空气速度很小的大房间相接,向一个力损失为750Pa,空气流量为6.75m3/s的系统供气,说明它们是否能够良好的运行？   解：由于风机向大房间排气(空气速度可以.忽略不计,在这点的压力损失量很小,约等于风机动压。因此,有效的风机全压减去风机动压就是风 机静压。在单台风机这个压力基础上,绘制其特性曲线及系统的特性曲线。从压力纵坐标的某一数值与系统要求的容积流量对应,减去与单台风机的每一压力对应的容积流量,画出汉格线,如图15-8所示。汉格线与通风机的特性曲线相切于一点，这表明,两台这样的风机在系统运行是很可能不令人满意。对两台通风机之中每台可能的操作点的可能功率分配见图15-8。
