除尘风机改造技术方案
信息来源:发布时间:2020-07-16阅读:267

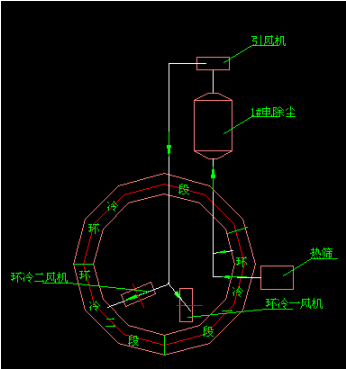

风路系统示意如下图
引风机
Y4-73№18D
流量:238000 m3/h
全压:2020 Pa
温度:80℃
转速:960r/min
电机:4-250kw
环冷风机一
流量:120000 m3/h
全压:1920 Pa
温度:常温
环冷风机二
流量:120000 m3/h
全压:1920 Pa
温度:常温
由风机实际运行知:引风机调节门全开,转速为40HZ时已满足除尘要求,此时风量在15~17万m3/h;由于环保节能改造,现改造后风机,使其功能代替引风机+环冷风机,既能除尘,又能环冷。

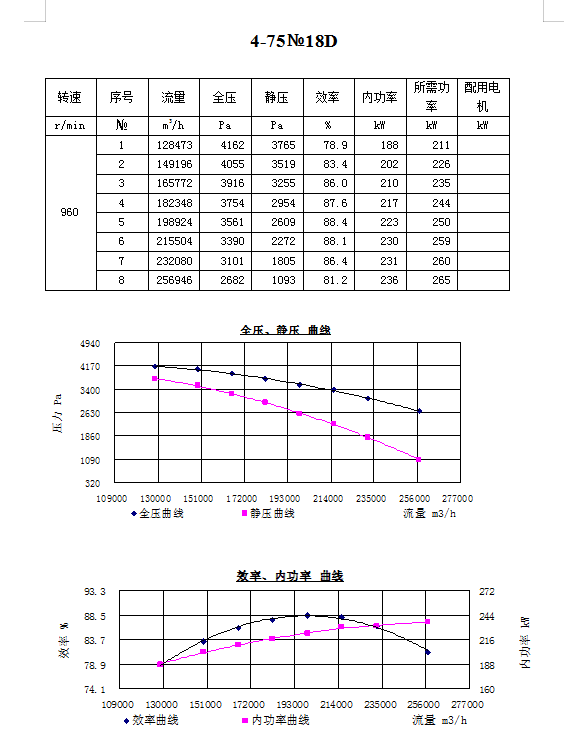

经双方商议:改造后风机参数及性能表
流量:200000m3/h
全压:3500 pa
温度:80℃
注:改造后,若想达到原环冷风机的效果,由空气平衡关系知,引风机温度为80℃时,环冷风机设计风量12万 m3/h,温度20℃,即改造后需提供风量Q为,
Q=120000*(273+80)/(273+20)=144573 m3/h
所以由理论推导得出,改造后引风机风量至少为144573m3/h才能等同于一台环冷风机。
