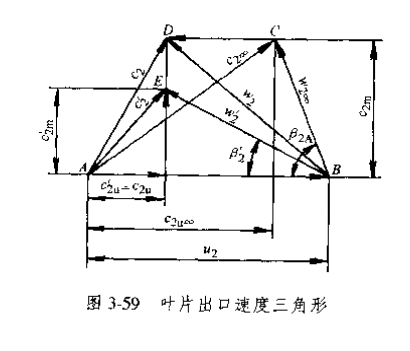

图3-59表示叶片出口的連度图:气体质点到达叶片出い边缘尚未离开叶片前的参数符号不带上标“'”,刚离开叶片后的参数符号带上标“”。气体质点未离开叶片边缘时,无限多叶片的速度三角形为ABC,有限多叶片时的速度三角形为ADC。
气流离开叶片后,由不存在叶片厚度,使流道截面积增大,故子午速度由原来的c2变为c2”、考虑旋绕速度不变,即c=cn,于是出口绝对速度由c2变为2,相对速度由2变为w,此时速度三角形为ABE。
