管式消音器设计
信息来源:发布时间:2021-01-27阅读:652
直管式消声器的消声量:
△L =1. 1φ(α0)LS/F dB

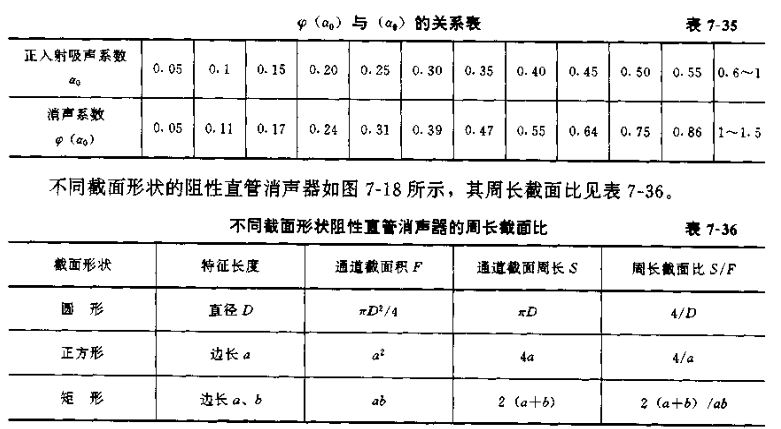

式中φ(α0))一与吸声材料的正入射吸声系数有关的消声系数(见表7-35)
S一消声器通道截面周长,m;
F一消声器通道截面积,m2
L一消声器有效长度,m;

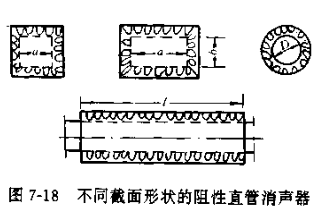

当消声器截面为圆形时,式(7-15)可简化为:
△L =4.4φ(α0)L/D dB
式中D一消声器通道直径,m,一般应使D≤0.3m。
直管式消声器的通道尺寸大到一定程度时,其高频消声性能显著下降,常把消声量明显下降时的频率定义为上界失效频率fa,且
fa=1.8c/D Hz
式中 c-声速,m/s
D一通道樴面直径或当量直径,m。
