直管式消声器的消声量:                          △L=1.1φ（α0）LS/F dB 式中φ（α0）)一与吸声材料的正入射吸声系数有关的消声系数(见表7-35) S一消声器通道截面周长,m; F一消声器通道截面积,m2 L一消声器有效长度,m; 当消声器截面为圆形时,式(7-15)可简化为:                              △L=4.4φ（α0）L/D dB 式中D一消声器通道直径,m,一般应使D≤0.3m。 直管式消声器的通道尺寸大到一定程度时,其高频消声性能显著下降,常把消声量明显下降时的频率定义为上界失效频率fa,且                                fa=1.8c/D Hz 式中c-声速,m/s     D一通道樴面直径或当量直径,m。

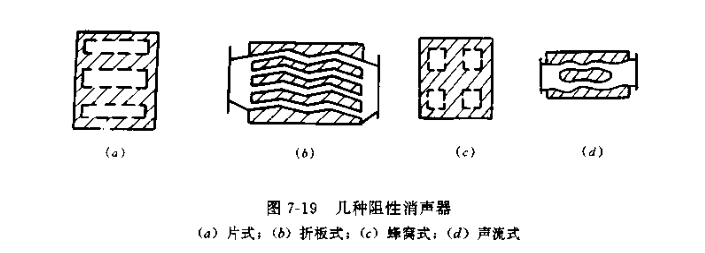

   折板式消声器如图7-19(b)所示,它是片式消声器的派生。它增加了声波在消声器通道中的反射次数,使声波与吸声材料增加了接触机会,从而改善了声学性能、但其压力损失比片式消声器大,为减小压力损失,通折角应小于20°,以两端“不透光&dquo;为原则。
