抗性消声器
抗性消声器主要用于消除以低频或低中频噪声为主的设备声源。常用抗性消声器有:扩张式消声器、共振式消声器、微穿孔板消声器等。
(1)扩张式消声器

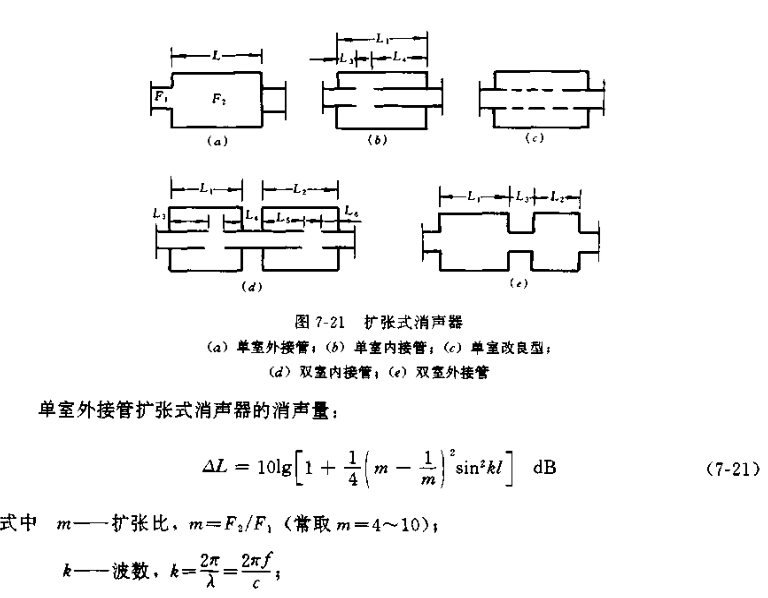

扩张式又称膨胀式,由通道和扩张室组成,其结构形式如图7-21

l一一扩张室长度
入一一波长,m;
f一频率,Hz
当sin²kL:=1时,△L取得最大值,此时：
△L=20lg0.5（m+1/m）  dB
当扩张室截面积过大,或频率较高时,声波进入扩张室后,将樂中在中部穿过,使扩张室不能充分发挥作用,甚至失去消声效果,此频率称为上限失效频率(f):
     f=1.22c/D      Hz
式中c一声速,m/s
Dー一扩张室截面当盘直径,m
f与D的关系见表7-37。
