抗性消声器 抗性消声器主要用于消除以低频或低中频噪声为主的设备声源。常用抗性消声器有:扩张式消声器、共振式消声器、微穿孔板消声器等。 (1)扩张式消声器 扩张式又称膨胀式,由通道和扩张室组成,其结构形式如图7-21 l一一扩张室长度 入一一波长,m; f一频率,Hz 当sin2kL:=1时,△L取得最大值,此时： △L=20lg0.5（m+1/m） dB 当扩张室截面积过大,或频率较高时,声波进入扩张室后,将樂中在中部穿过,使扩张室不能充分发挥作用,甚至失去消声效果,此频率称为上限失效频率(f):    f=1.22c/D   Hz 式中c一声速,m/s Dー一扩张室截面当盘直径,m f与D的关系见表7-37。

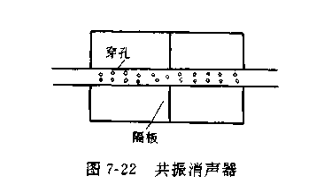

    图7-23为微穿孔板消声器的结构示意图。它较之共振消声器结构,滅小了孔径,扩大了气流通道上穿孔的数目与范围,声阻提高,消声频带增宽。常用微穿孔板消声器的设计参数为: 板厚:0.5~1,mm; 孔径:0.5~1.0mm; 穿孔率:1%~3%； 空腔深度:低频取150~200mm,中频取100~150mm,高频取50~100mm;孔板层数(或腔数):单层或双层(单腔或双腔)。
