图7-22是共振消声器的结构示意图。它通过管道上开孔与共振腔相联,穿孔板小孔孔颈处的空气柱和共振腔内的空气构成一个共振吸声结枘。当噪声频率和弹性系统的固有频率相同时,会引起小孔孔颈处空气柱强烈共振,空气柱与颈壁产生剧烈摩擦,从而使声能转化为热能。它的消声频率很窄。   共振消声器的穿孔尽量设在共振腔中部,均匀分布;穿孔孔径d=3~15mm;腔深D=100~200mm;穿孔率P=0.5%~5%。

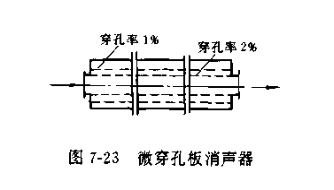

        为了集中阻性和抗性消声器的优点,以使从低频到高频范圃内的噪声都得到较好控制,常把阻、抗两种形式的消声结构组合在一起构成阻抗复合式消声器。图7-24是两种阻抗复合式消声器的结构示意图。
