图7-23为微穿孔板消声器的结构示意图。它较之共振消声器结构,滅小了孔径,扩大了气流通道上穿孔的数目与范围,声阻提高,消声频带增宽。常用微穿孔板消声器的设计参数为: 板厚:0.5~1,mm; 孔径:0.5~1.0mm; 穿孔率:1%~3%； 空腔深度:低频取150~200mm,中频取100~150mm,高频取50~100mm;孔板层数(或腔数):单层或双层(单腔或双腔)。

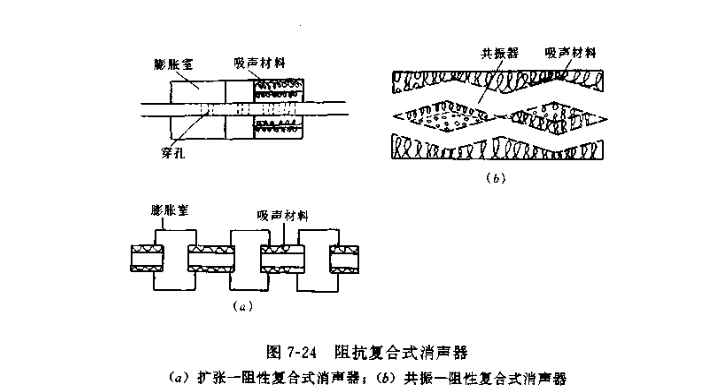

   周口通用鼓风机有限公司生产的FX反射式消声器集阻式、扩式、损耗式消声器的优点,应用反射理论,采用微穿孔板和玻璃纤维吸声体,设置了环型扩张室等结构,通过声音共振干涉和吸声,达到理想的消声效果。它与同类产品相比,降噪值增加2.5~5dB。适宜于通风机进、出口及通风管道上消声使用。对气流噪声消声量为13~17dB。其外形尺寸见图7-25及表7-38。
