局部阻力计算程序
信息来源:发布时间:2021-02-04阅读:311
管件(如三通、弯头等)的局部压力损失按下式计算:
Z=ξv2ρ/2
式中Z——局部压力损失,Pa,
ξ——局部阻力系数,
V——空气流速,m/s
ρ——空气密度,kg/m3。

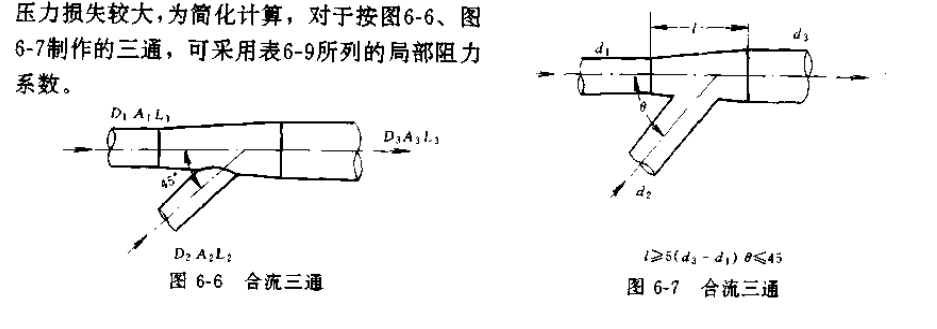

局部阻力系数通常由试验确定,详见表6-8。选用时要注意试验用的管件形状和试验条件,特别要注意值对应的是何处的动压值。三通的作用是使气流分流或合流。对合流三通,两股气流在汇合过程中它们的能量损失是不同的,它们的局部压力损失应分别计算,即直管和支管的局部压力损失要分别计算。
合流三通内直管和支管的流速相差较大时,会发生引射现象,邱流速大的气流要引射流速小的气流。在引射过程中流速大的气流失去能量,流速小的气流获得能量。因此某些支管的局部阻力系数会出现负值,但不会两者都出现负值。
由于在引射过程中会有能量损失,为减少三通的压力损失,在设计时应使支管和直管的流速尽量接近。
从表6-8可以看出,三通局部压力损失的计算较为繁琐。在通风除尘系统中,系统的总
