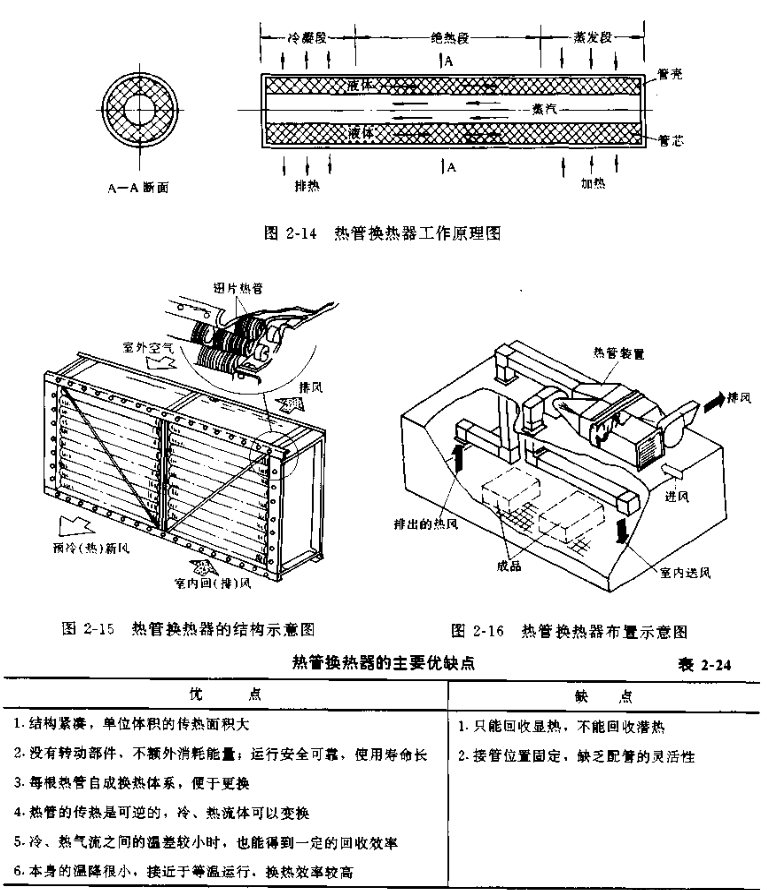

图2-17是中间媒体式换热器的工作原理图。中间媒体在通过位于热气流中的换热器时被加热,然后液体由泵送入远处需要加热的换热器中,放出热量后,再返回位于热气流中的换热器。应用于温差不太大的通风空调系统时,常用的中间媒体为水或乙二醇溶液与热管换热器相比,它的主要优点是供热体和得热体的布置位置无严格要求,可以相距较大,系统布置灵活。缺点是环流系统中的泵消耗能量。据估算,泵的能景消耗约为回收热量的1%。另外由于应用中间媒体,存在温差损失。因此,中间媒体式换热器的热回收效率较低,一般为40%~50%左右。      图2-18是中间媒体式换热器应用于乳品厂喷雾干燥排风热回收的情况。该装置采用水作为中间热媒。当排风温度为73~85℃、排风量为3.4&imes;10m'h,进风侧入口温度为24~30℃时,进风温度可提高22~28℃,热回收量为160~197kW,热回收效率在50%左右,全年回收能量约相当于340标准煤。

自然通风的设计原则 1.根据《工业企业设计卫生标准》(TJ36-79)和当地气象条件,按表3-1确定室内作业地带温度,并应符合表3-2的规定。 2.夏季工作地点温度与室外温度差值.   3.厂房的主进风面应根据建筑形式、方位和风向确定,一般宜布置在夏季盛行风向的侧。当放散有粉尘或有害气体时,在其背风侧的空气动力阴影区内的外培上,应避免设置进风口。屋顶处于正压区时应避免设排风天窗。 4.当进风口中心高于2-0m时,应考虑进风效率降低的影响;当车间内有工艺或通风等机械排风时,应考虑自然通风量的减少和对室内余压的影响。   5.为保证热车间自然通风的稳定性,在计算自然通风时仅考虑热压作用。在进风口以上的建筑物周边宜设外围护结构,防止横向气流对热压通风的不利影响,仅在有吊车司机室的部位设置适量的上侧窗,以利其通风。 6.炎热地区,当工艺系统允许时,应争取穿堂风为主的自然通风一即风压作用下的自然通风。这时,应尽量采用单跨、开敞式建筑。 7.除一般天窗能稳定排风或夏季室外平均风速小于或等于1m/s的地区可采用一般天窗外,当炎热地区的车间散热强度大于23W/m3和其他地区的车间散热强度大于35W/m,以及不允许天窗孔口的气流倒滋时,均应采用避风天窗对多跨生产厂房处于负压区内的相邻无挡风板天窗或天窗两侧与建筑物相邻时,可视为避风天窗. 8.对不需要调节天窗窗扇开启角度的高温车间,可采用不带窗扇的避风天窗,但应符合防雨要求。 9.当建筑物一侧与较高建筑物邻接时,为了防止避风天窗或风帽倒灌,其各部尺寸,应符合要求。
