机翼型叶片展开

4-72型离心通风机中空机翼型叶片展开方法(4-73型与4-72型叶片的差异,在于非工作面亦为弧面)。该型片以A一A和B一B面为基础进行展开,然后接出A一A线与轮盖间的部分线段,对于叶片在A一A与B一B间的弧面部分,用三角形法法展开,平面部分用平行线法展开。

展开步骤如下：

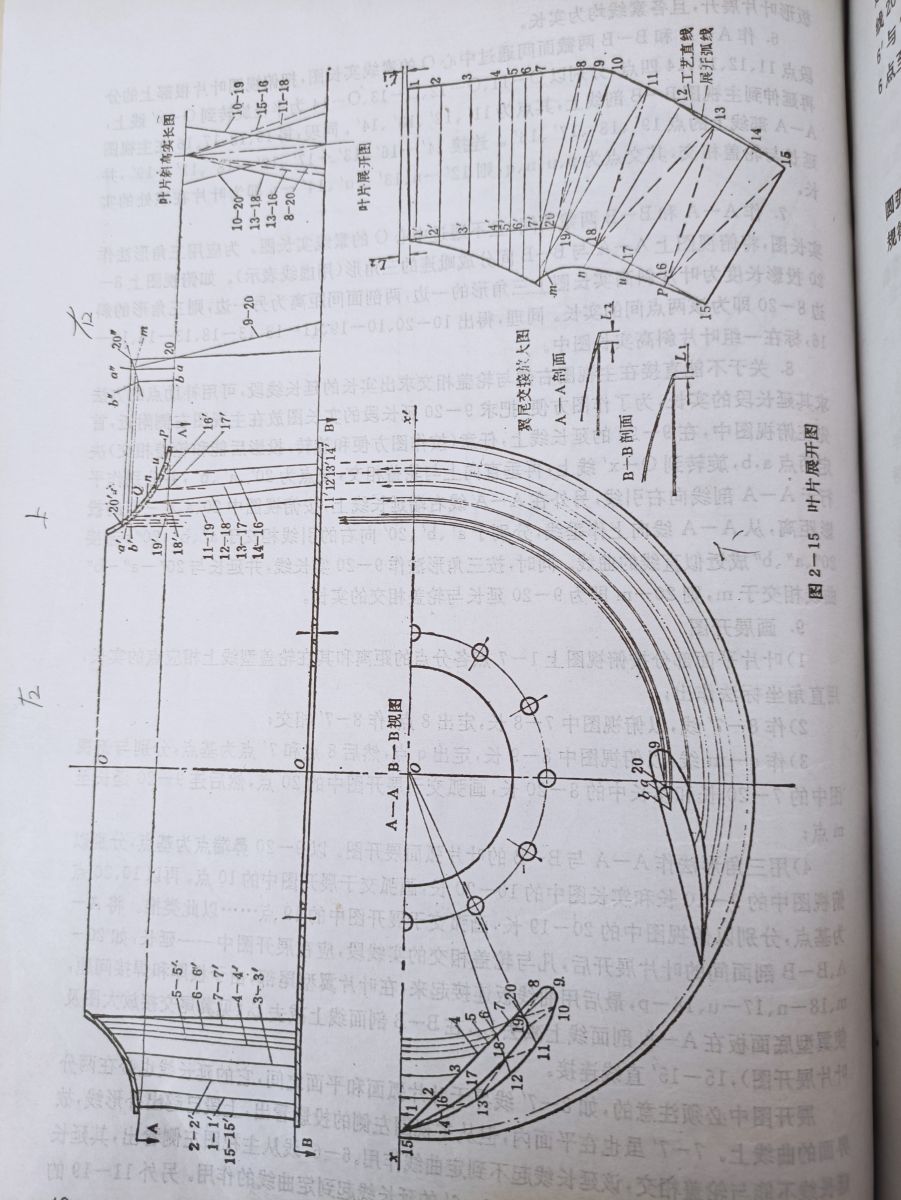

1.画实样图

以适当比例作叶轮和叶片的主视图和俯视图,叶片按板厚中性层画。

2.在俯视图叶片根部(B一B截面)叶片型线上,分适量小段,标注分段点号码1、2、3……15.

3.俯视图中较小翼型,为主视图A-A截面投影。过叶轮中心O,连O-11、0-12、0-13、O-14与A-A截面相交于点19、18、17、16;

4.把根部和顶部翼型鼻端点作为分段点,即20、9两点(即弯折线).

5.机翼型叶片底线是直线,且垂直于轮盘因此A-A和B-B截面的翼型底线在俯视图上重合,所以根部翼型分段1、2……7顶部翼型分段点1′、2′……7′对应,可按平板形叶片展开,且各素线均为实长。

6.作A-A和B-B两截面间通过中心O的素线实长图,把俯视图叶片根部上的分段点11、12、13、14四点,分别以O-11、O-12、O-13、O-14为半径旋转到O-x′线上,再延伸到主视图B—B剖线上,其点为11′、12′、13′、14′同理,得19、18、17、16在主视图A-A部线上的点19′、18′、17′、16′。连接14′-16′、13′-17′、12′-18′、11′-19′,并延长与轮盖相交,其交点为p、u、n、q,则12′-n、13′-u、14′-p即为叶片在该处的实长。

7.作A-A和B-B两截面间,且不通过中心O的素线实长图。为应用三角形法作实长图,将俯视图上A-A与B-B间分成毗连的三角形(用虚线表示)。如俯视图上8-20投影长度为叶片斜高实长图上三角形的一边,两剖面间距离为另一边,则三角形的斜边8-20即为该两点间的实长。同理,得出10-20、10-19、11-18,13-18,13-16、15-16,标在一组叶片斜高实长图中。

8. 关于不能直接在主视图右侧与轮盖相交求出实长的延长线段,可用补助点的方法求其延长段的实长,为了作图方便,把求9-20延长段的实长图放在主视图右侧附近,首先在俯视图中,在9-20的延长线上,任意(按作图方便和旋转,投影后能和轮盖相交)决定两点a,b,旋转到O-x′线上,再垂直向上与轮盖相交,交点为20、a、b,并分别作平行于A-A剖线向右引线,另外在A-A线右端延长线上,按俯视图中20、a、b三点的投影距离,从A一A线向上作垂线,分别于a′、b′、2′0向右的引线相交于a”、b”、20”,连接20”、a”、b”成近似直线的曲线。同时,按三角形法作9-20实长线,并延长与20”一a”一b”曲线相交于m,则20-m即为9-20延长与轮盖相交的实长。

9. 画展开图

1)叶片平面部分按俯视图上1-7点各分点的距离和其在轮盖型线上相应点的实长,用直角坐标法作出;

2)作8-7′线,以俯视图中7-8长,定出8点,作8-7′相交;

3)作q-m线,以俯视图中8-9长,定出q点,然后8点和7′点为基点,分别与俯视

图中的7-20长和实长中的8-20长,画弧交于展开图中的20点,然后连9-20延长至m点;

4) 用三角形法作A-A与B-B的叶片弧面展开图。以9-20鼻端点为基点,分别以俯视图中的9-10长和实长图中的10-20长,画弧交于展开图中的10点。再以10、20点为基点,分别以俯视图中的20-19长,画弧交于展开图中的19点…以此类推将A-A、B-B剖面间的叶片展开后,凡与轮盖相交的实线段,应在展开图中一一延长,如20-m、18-n、17-u、16-p,最后用曲线板连接起来,在叶片翼型尾部,由于板厚和焊接问题,使翼型底面板在A-A剖面线上减去L2,在B-B剖面线上减去L1(见翼尾交接放大图及叶片展开图),15-15′直线连接。

注：展开图中必须注意的,如8-7′线界于叶片弧面和平面之间,它的延长线也必在两分界面的曲线上。7-7′虽也在平面内,但从主视图左侧的投影看出,上段已越出外形线,故延长线不能与轮盖相交,该延长线起不到定曲线作用6-6线从主视图左侧看出,其延长线交于叶片与轮盖相交线之内。因此,6-6′的延长线起到定曲线的作用。另外11-19的延长线,虽在主视图右侧能与轮盖相交,但这是假象,再从展开图看,它与能定叶片展开曲线20-m的线段在中间相交,故它起不到定点的作用。从主视图左侧看,叶片最高点位于6′与7′之间,由此点向下作垂线至O-X线,再旋转至根部翼型相交,则由俯视图可定出6点至7点间该点的位置,从而定出最高点及展开曲线。
