排气放空消声器 1)合理选择排气放空消声器的结构形式。如对排气压力不高而排气速度很高的声源,可逃择小孔喷注排气消声器;对排气口径很小、压力不高的排气噪声,则可采用多孔材料耗散型排气消声器;对于高温、高压排气噪声源,应选择节流减压排气放空消声器;而大流量、高温、高压排气放空噪声,则可采用节流减压小孔喷注复合消声器。 2)单节小孔喷注消声器或用于节流减压后的小孔喷注消声段的小孔直径宜为φ1~2mm,孔间距应≥5倍孔径,至少应为3倍孔径,一般小孔的总开孔面积≥1.5~2.0倍原排气口面积或前级节流孔板的开孔面积。 3)小孔喷注消声器的适用排气压力为40~80kgfm2,多孔材料耗散型排气消声器的适用排气压力一般为≤50kgf/cm2(1kgf/cmi ≈0.1MPa),而节流减压排气放空消声器的适用排(压力可在凡百~1000kg/cm2。 4)节流减压排气放空消声器的节流级数可根据排气压力大小设计为二至六级,如当排气压力≤150kgf/cm2时,级数可取二~三级,排气压力为160~300kgf/cm2时,级数可取四~五级,当排气压力&g;300kgf/cm2时则应取6级。设计玉降比一般可取E=0.5~0.7,通常均取等临界比值ε,即使各级节流孔板后的压力与节流孔板前的压力比都等于临界压比值(如空气为0.528,过热蒸汽为0.546,饱和蒸汽为0.577)。 5)多级节流减压排气消声器的节流孔板的孔径由前至后可取φ15~2mm,且前级节流孔径应大于后级节流孔径,后級节流孔板的开 孔面积应大于前级节沈孔板的面积的1/ε倍以保证排气放空的通畅性。 6)节流减压消声器的各級孔板厚度及整体刚度均应作结构强度计算后确定,以确保排气放空消声器的安全性。

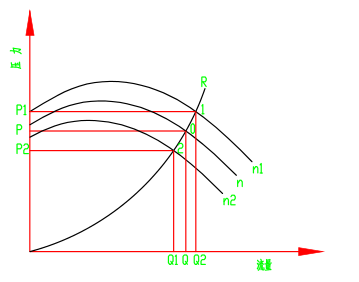

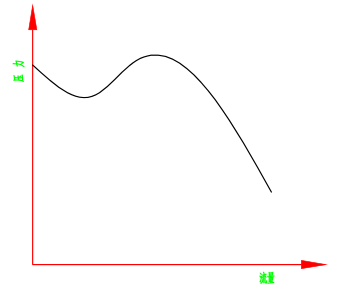

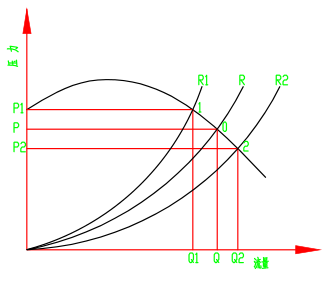

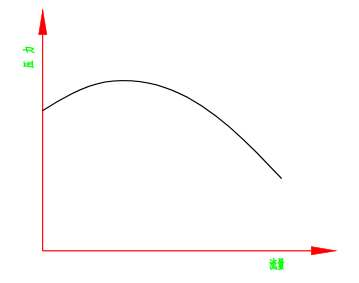

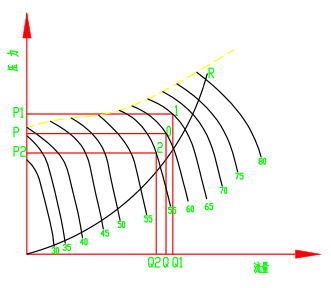

机翼型叶片展开 4-72型离心通风机中空机翼型叶片展开方法(4-73型与4-72型叶片的差异,在于非工作面亦为弧面)。该型片以A一A和B一B面为基础进行展开,然后接出A一A线与轮盖间的部分线段,对于叶片在A一A与B一B间的弧面部分,用三角形法法展开,平面部分用平行线法展开。 展开步骤如下： 1.画实样图 以适当比例作叶轮和叶片的主视图和俯视图,叶片按板厚中性层画。 2.在俯视图叶片根部(B一B截面)叶片型线上,分适量小段,标注分段点号码1、2、3……15. 3.俯视图中较小翼型,为主视图A-A截面投影。过叶轮中心O,连O-11、0-12、0-13、O-14与A-A截面相交于点19、18、17、16; 4.把根部和顶部翼型鼻端点作为分段点,即20、9两点(即弯折线). 5.机翼型叶片底线是直线,且垂直于轮盘因此A-A和B-B截面的翼型底线在俯视图上重合,所以根部翼型分段1、2……7顶部翼型分段点1&pime;、2&pime;……7&pime;对应,可按平板形叶片展开,且各素线均为实长。 6.作A-A和B-B两截面间通过中心O的素线实长图,把俯视图叶片根部上的分段点11、12、13、14四点,分别以O-11、O-12、O-13、O-14为半径旋转到O-x&pime;线上,再延伸到主视图B—B剖线上,其点为11&pime;、12&pime;、13&pime;、14&pime;同理,得19、18、17、16在主视图A-A部线上的点19&pime;、18&pime;、17&pime;、16&pime;。连接14&pime;-16&pime;、13&pime;-17&pime;、12&pime;-18&pime;、11&pime;-19&pime;,并延长与轮盖相交,其交点为p、u、n、q,则12&pime;-n、13&pime;-u、14&pime;-p即为叶片在该处的实长。 7.作A-A和B-B两截面间,且不通过中心O的素线实长图。为应用三角形法作实长图,将俯视图上A-A与B-B间分成毗连的三角形(用虚线表示)。如俯视图上8-20投影长度为叶片斜高实长图上三角形的一边,两剖面间距离为另一边,则三角形的斜边8-20即为该两点间的实长。同理,得出10-20、10-19、11-18,13-18,13-16、15-16,标在一组叶片斜高实长图中。 8. 关于不能直接在主视图右侧与轮盖相交求出实长的延长线段,可用补助点的方法求其延长段的实长,为了作图方便,把求9-20延长段的实长图放在主视图右侧附近,首先在俯视图中,在9-20的延长线上,任意(按作图方便和旋转,投影后能和轮盖相交)决定两点a,b,旋转到O-x&pime;线上,再垂直向上与轮盖相交,交点为20、a、b,并分别作平行于A-A剖线向右引线,另外在A-A线右端延长线上,按俯视图中20、a、b三点的投影距离,从A一A线向上作垂线,分别于a&pime;、b&pime;、2&pime;0向右的引线相交于a&dquo;、b&dquo;、20&dquo;,连接20&dquo;、a&dquo;、b&dquo;成近似直线的曲线。同时,按三角形法作9-20实长线,并延长与20&dquo;一a&dquo;一b&dquo;曲线相交于m,则20-m即为9-20延长与轮盖相交的实长。 9. 画展开图 1)叶片平面部分按俯视图上1-7点各分点的距离和其在轮盖型线上相应点的实长,用直角坐标法作出; 2)作8-7&pime;线,以俯视图中7-8长,定出8点,作8-7&pime;相交; 3)作q-m线,以俯视图中8-9长,定出q点,然后8点和7&pime;点为基点,分别与俯视 图中的7-20长和实长中的8-20长,画弧交于展开图中的20点,然后连9-20延长至m点; 4) 用三角形法作A-A与B-B的叶片弧面展开图。以9-20鼻端点为基点,分别以俯视图中的9-10长和实长图中的10-20长,画弧交于展开图中的10点。再以10、20点为基点,分别以俯视图中的20-19长,画弧交于展开图中的19点…以此类推将A-A、B-B剖面间的叶片展开后,凡与轮盖相交的实线段,应在展开图中一一延长,如20-m、18-n、17-u、16-p,最后用曲线板连接起来,在叶片翼型尾部,由于板厚和焊接问题,使翼型底面板在A-A剖面线上减去L2,在B-B剖面线上减去L1(见翼尾交接放大图及叶片展开图),15-15&pime;直线连接。 注：展开图中必须注意的,如8-7&pime;线界于叶片弧面和平面之间,它的延长线也必在两分界面的曲线上。7-7&pime;虽也在平面内,但从主视图左侧的投影看出,上段已越出外形线,故延长线不能与轮盖相交,该延长线起不到定曲线作用6-6线从主视图左侧看出,其延长线交于叶片与轮盖相交线之内。因此,6-6&pime;的延长线起到定曲线的作用。另外11-19的延长线,虽在主视图右侧能与轮盖相交,但这是假象,再从展开图看,它与能定叶片展开曲线20-m的线段在中间相交,故它起不到定点的作用。从主视图左侧看,叶片最高点位于6&pime;与7&pime;之间,由此点向下作垂线至O-X线,再旋转至根部翼型相交,则由俯视图可定出6点至7点间该点的位置,从而定出最高点及展开曲线。
