零流量时叶轮中的流动
信息来源:发布时间:2022-07-16阅读:372

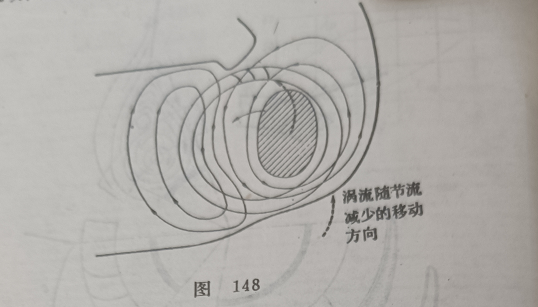

在零流量时,即在完全节流的情况下,叶轮中仍然保持着不对称流动,这是十分典型的。考察气流流动后,得到以下流线分布图。图上绘出了两股环状气流。这样,压力区和吸入区就各自出现一个封闭的环流。涡核对着旋转方向向内移动。吸气区的封闭环流没有明显的旋涡中心。叶轮中流线的曲率和压力区中其他较大环流时流体所具有的曲率一样,这种情况是很有意义的。与图142比较,流动图像几乎保持不变,但在此处,涡核大致位于半径的中间。
