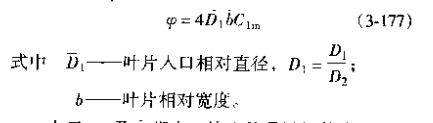

多叶通风机叶轮如图3-69所示。其叶片是前向,基至是强前向的。叶片进出口宽度相同,而且相对宽度b(=b/D2)大。叶片的径向长度很短,即叶片入口相对直径D,大由于叶片数目多。所以通常称为多叶通风机。而它的外形似鼓,故又称为鼓形通风机。

(1)先减速后加速的流道叶片中心角&dela;=90°,如图3-70a所示。该叶道的特点是叶道入口宽度a较小,向后逐渐增大,继之又逐渐变 小。气流先减速,后加速,在叶道内形成涡区,损失大,效率低。这种叶道在现在的设计中很少采用。   (2)气流速度基本不变的流道这种叶道的特点是叶道截面宽度a变化不大(见图3-70b):相对速度基本保持不变,即1如w2。这可 以减少叶道内涡区的形成,通风机的效率较前者高些。这种流道的中心角&dela;≤90°或180-(&bea;1A+B24)≤90°   3)加速流道这种流道的特点是气流在叶道由于流道截面积的不断减小而被加速,可消除叶片入口处的满流。因此,效率高,噪声 低。这种流道除了叶片中心角お&g;0F以外,&bea;1A较大,而B2A较小。如图3-70c所示叶轮中,&dela;=108、&bea;1A=60°,&bea;2A==12°:有时 称这种叶轮为强前向叶轮。如图3-70d所示叶轮中,=P、B1A=72、お=108°。该通风机的压力系数ψ=1.5,流量系数P=1.0, 全压效率C=0.7
