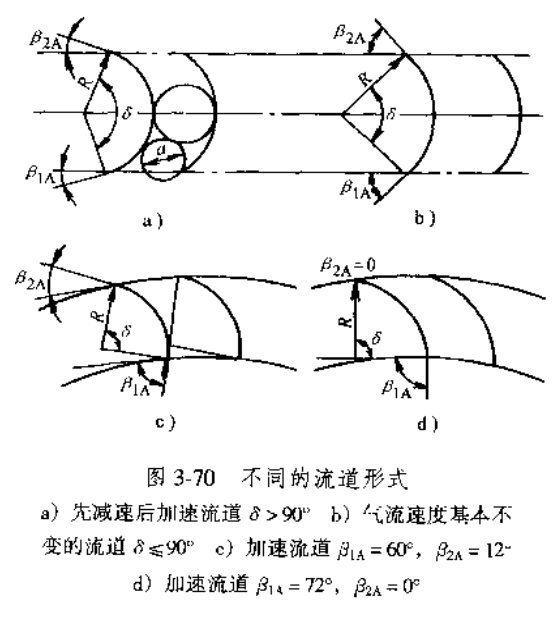

(1)先减速后加速的流道叶片中心角δ=90°,如图3-70a所示。该叶道的特点是叶道入口宽度a较小,向后逐渐增大,继之又逐渐变

小。气流先减速,后加速,在叶道内形成涡区,损失大,效率低。这种叶道在现在的设计中很少采用。


(2)气流速度基本不变的流道这种叶道的特点是叶道截面宽度a变化不大(见图3-70b):相对速度基本保持不变,即1如w2。这可

以减少叶道内涡区的形成,通风机的效率较前者高些。这种流道的中心角δ≤90°或180-(β1A+B24)≤90°

3)加速流道这种流道的特点是气流在叶道由于流道截面积的不断减小而被加速,可消除叶片入口处的满流。因此,效率高,噪声

低。这种流道除了叶片中心角お>0F以外,β1A较大,而B2A较小。如图3-70c所示叶轮中,δ=108、β1A=60°,β2A==12°:有时

称这种叶轮为强前向叶轮。如图3-70d所示叶轮中,=P、B1A=72、お=108°。该通风机的压力系数ψ=1.5,流量系数P=1.0,

全压效率C=0.7
